A "tela azul" que paralisa o seu híbrido de luxo: Como o calor do motor derrete o inversor de 48V, bloqueia a transmissão no meio da rua e exige 100 Amperes só para o carro ser rebocado.
A arquitetura Mild Hybrid (MHEV) de 48 Volts adotada por montadoras premium como Audi e Mercedes-Benz eliminou o alternador tradicional em favor de um Gerador de Partida a Correia (BSG). Contudo, a instalação do inversor elétrico colado ao bloco do motor sujeita os semicondutores a um fenómeno fatal de Heat Soak (>125°C). A falha derrete o circuito, aciona o piro-fusível da bateria e cessa a alimentação do conversor DC/DC, culminando num bloqueio eletrónico generalizado onde a transmissão engata o modo "Park" em andamento, imobilizando o veículo de forma irreversível.
A transição para as redes de 48V (topologia P0) permitiu o cumprimento de rigorosas normas de emissões (compliance), viabilizando sistemas prolongados de Start-Stop e funções de coasting (roda livre). No entanto, a centralização de toda a geração de energia e do motor de arranque num único componente sensível ao calor introduziu um ponto de falha catastrófica.
1. A Termodinâmica da Falência: Heat Soak e o Colapso do Inversor
Os módulos BSG (frequentemente fabricados pela Continental e Valeo) abrigam o inversor responsável por converter os 48V DC da bateria de lítio em corrente AC trifásica. O limite operacional contínuo destes semicondutores situa-se entre 115°C e 125°C.
-
■A falha deflagra devido ao fenómeno de Saturação Térmica (Heat Soak).
-
■Quando o sistema Start-Stop desliga o motor no trânsito, o fluxo de líquido de refrigeração (G12 EVO) é interrompido ou reduzido.
-

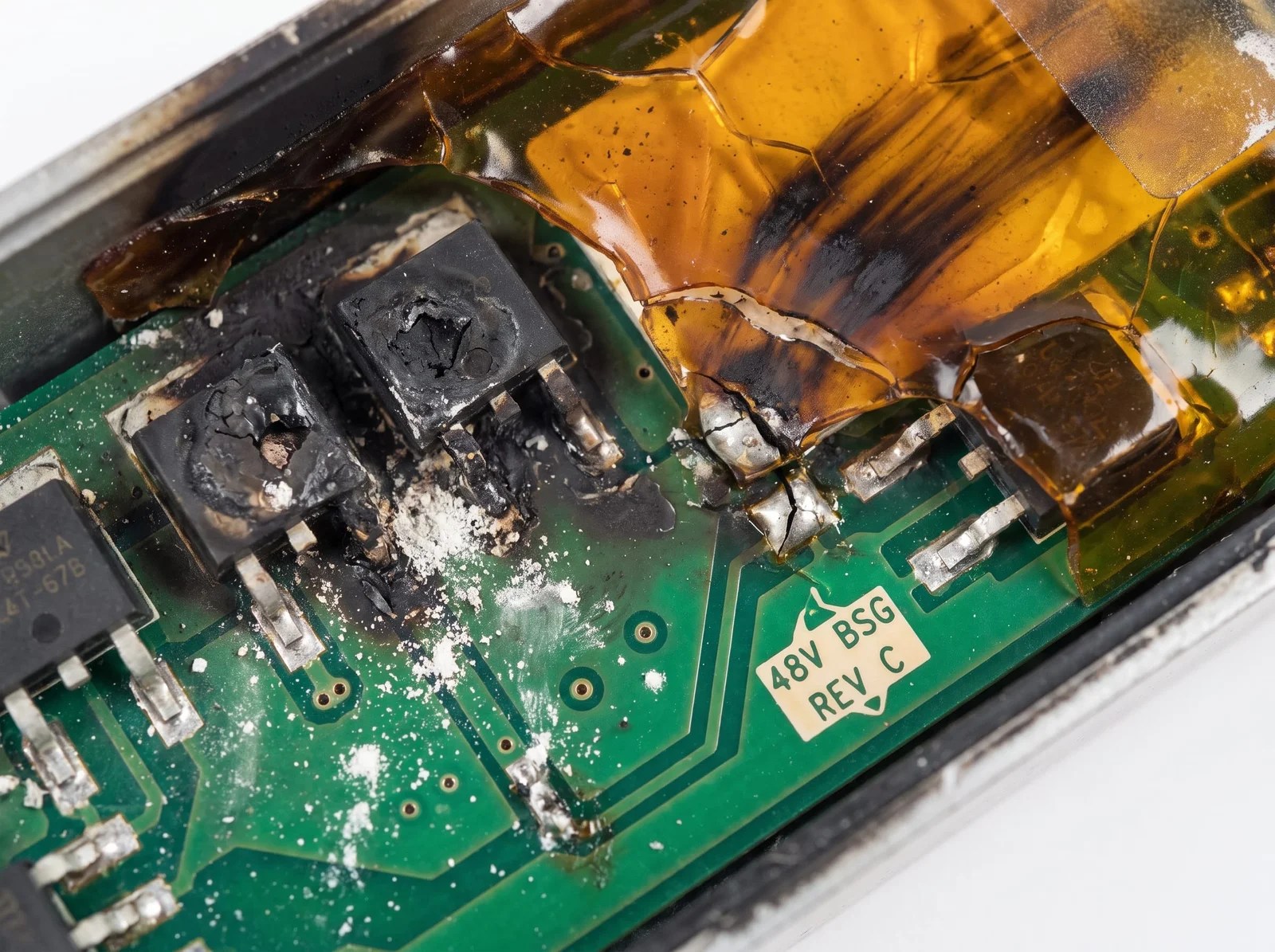

■A massa do motor a combustão irradia um calor brutal para a carcaça de alumínio do BSG. A temperatura nos transistores de potência e capacitores ultrapassa os 125°C.
-
■Os ciclos repetitivos de extremo aquecimento e arrefecimento causam fadiga termomecânica, fissurando as soldas e delaminando o circuito impresso (PCB). A resistência interna sobe, os componentes carbonizam-se, e o software bloqueia o inversor permanentemente para evitar incêndios.
2. Picos Dielétricos e a Detonação do Piro-Fusível
O sistema sofre, de forma complementar, de estresse elétrico massivo.
Durante frenagens regenerativas agressivas ou partidas rápidas, o barramento interno sofre picos parasitas transitórios que atingem 60V. Os capacitores internos (subdimensionados nas gerações de 2018 a 2021) entram em curto-circuito ao não suportarem estas flutuações.

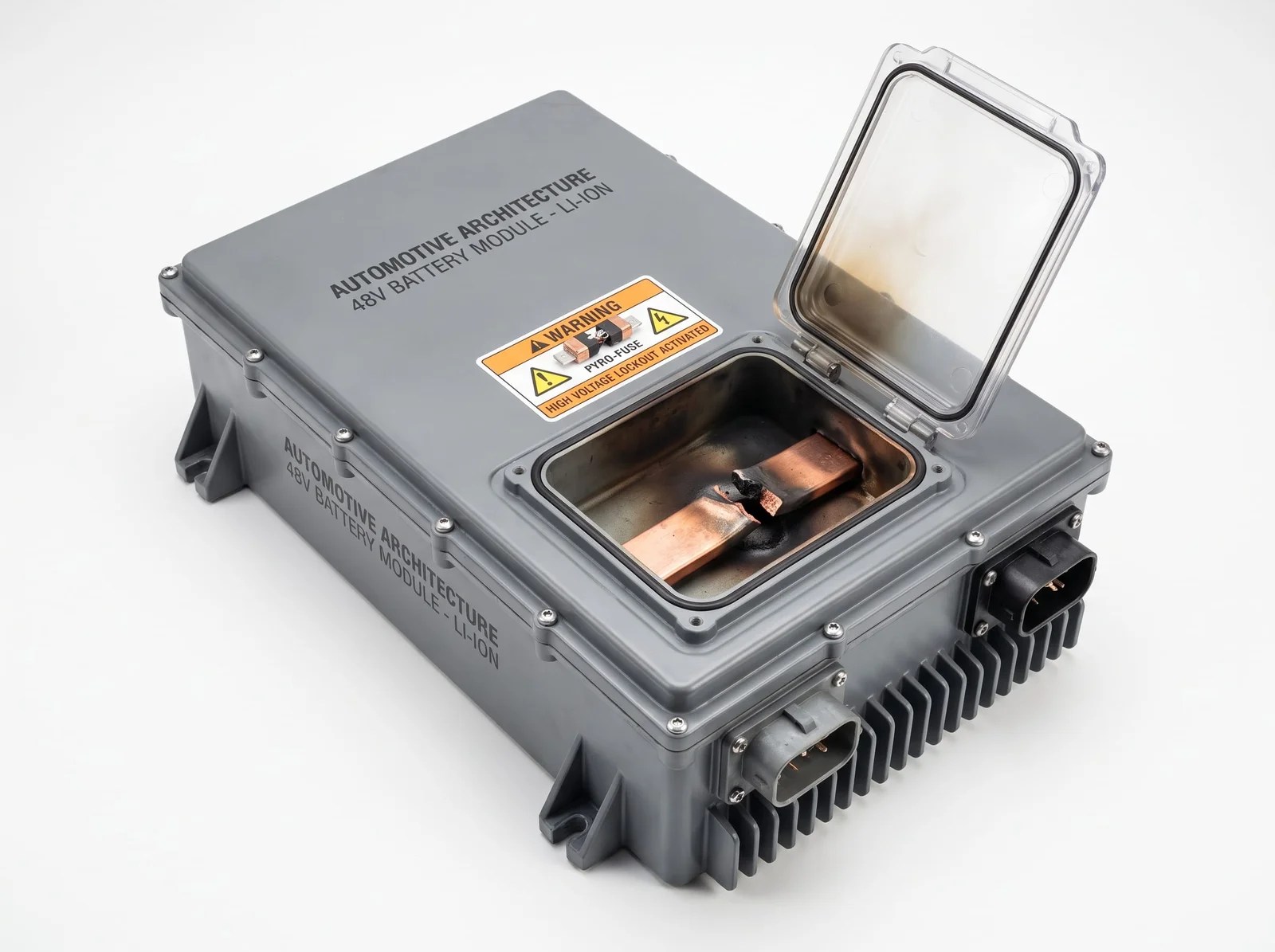

O Sistema de Gestão da Bateria (BMS) deteta este curto-circuito franco e aciona, por motivos de segurança, o piro-fusível (ex: peça Mercedes N000000008657).
Uma carga explosiva secciona a ponte de cobre, isolando fisicamente a bateria de 48V do carro e gerando um bloqueio lógico (Crash Lock - B183349) que exige reprogramação EEPROM profunda para ser revertido.
3. A Cascata de Paralisação: Conversor DC/DC e a "Tela Azul"
O veículo entra então numa espiral de colapso eletrônico, visto que não possui um alternador de 12V.
- 1O BSG para de fornecer energia para a bateria de 48V.
- 2O Gateway (J533) deteta a anomalia e desliga o Módulo Conversor DC/DC (A19 ou N83/1), cortando a corrente de 14.4V que alimenta a rede primária.
- 3As dezenas de Unidades de Controlo (ECUs) ativas no veículo passam a drenar furiosamente a pequena bateria de 12V isolada.
- 4O veículo entra em Limp Mode, desativando o ar condicionado e o turbo elétrico, enquanto a tensão despenca em tempo real.
4. O Travamento da Transmissão (Lógica ISO 26262)
O clímax do perigo rodoviário ocorre devido ao protocolo de segurança da transmissão automática (frequentemente a ZF 8HP), regida pelo sistema Park-by-Wire.
Cumprindo normas de segurança (ISO 26262) para evitar que o carro deslize sem freios numa falha elétrica, a Unidade de Controlo de Transmissão (TCU) atua em estado fail-safe.
A perda de tensão corta a pressão hidráulica na caixa, libertando a lingueta de bloqueio (parking pawl) contra a engrenagem do eixo.
O carro de duas toneladas trava de forma estridente e fica irreversivelmente imobilizado no asfalto. Não podendo ligar o motor quente para gerar pressão hidráulica e aliviar a mola, rebocar o veículo exige o uso de uma fonte externa de 100 Amperes contínuos para acordar a rede ou o rastejar do mecânico sob o piso para atuar manualmente numa alavanca cega na carcaça da transmissão.
5. Telemetria de Diagnóstico e as Trancas de Reparo
Os diagnósticos ODIS e XENTRY mapeiam o óbito do componente com precisão:
| Código (DTC) | Ambiente e Unidade | Implicação Técnica e Falência |
|---|---|---|
| U046900 | ODIS (Audi/VW) | Dados inválidos do BSG. O inversor sucumbiu ao calor e perdeu a comunicação via FlexRay/CAN. |
| B200096 | ODIS (Audi/VW) | Módulo de controlo falho. Morte do hardware físico (placa destruída), exigindo substituição global. |
| B183349 | XENTRY (Mercedes) | Falha elétrica interna da Bateria 48V. O BMS disparou o piro-fusível e ativou o bloqueio permanente (Crash Lock). |
| B183216 | XENTRY (Mercedes) | Tensão não atingida no Conversor DC/DC (N83/1). O conversor desliga-se, privando a rede de 12V de recarga. |
O reparo físico adiciona estresse extra: drenar o circuito G12 EVO a vácuo é obrigatório para evitar bolsas de ar (hot-spots de cavitação) que arruinariam o novo inversor. Adicionalmente, as montadoras impõem restrições de Proteção de Componentes (Component Protection), forçando a injeção de novos firmwares (como o código CCA005) para capar ligeiramente o regime térmico dos transistores e tentar prolongar a sua vida útil.
Diante de litígios e investigações ambientais (EPA), a Audi emitiu o maciço Recall 27BQ, estendendo a garantia do alternador MHEV BSG para 7 anos e milhas ilimitadas, assumindo a falha metalúrgica e sistêmica do arranjo híbrido P0 de primeira geração.
